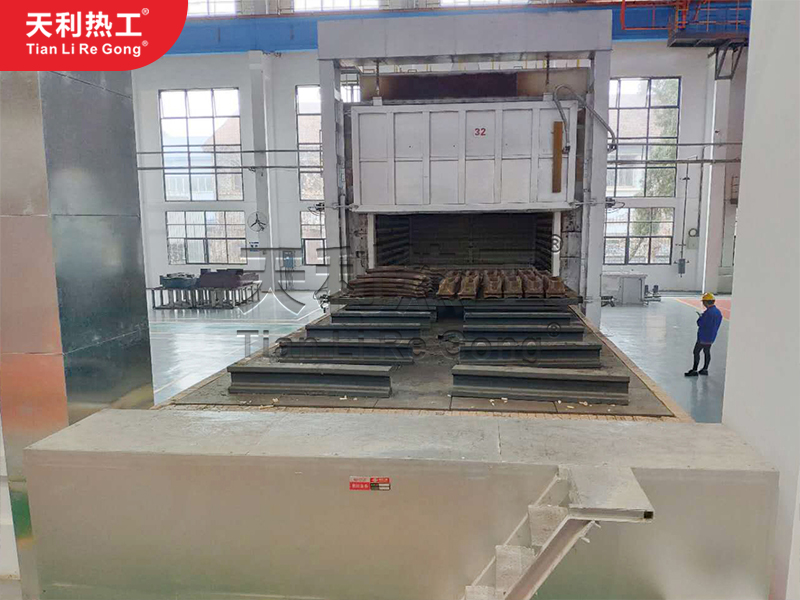

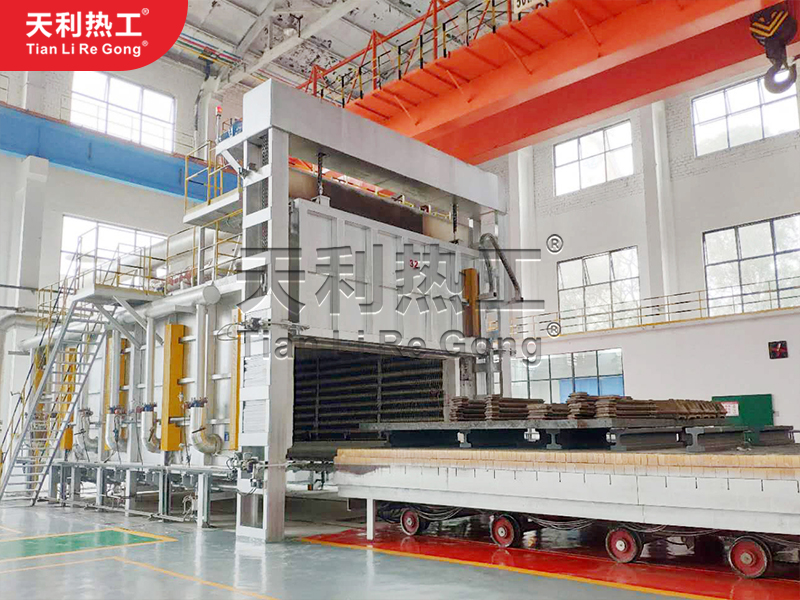

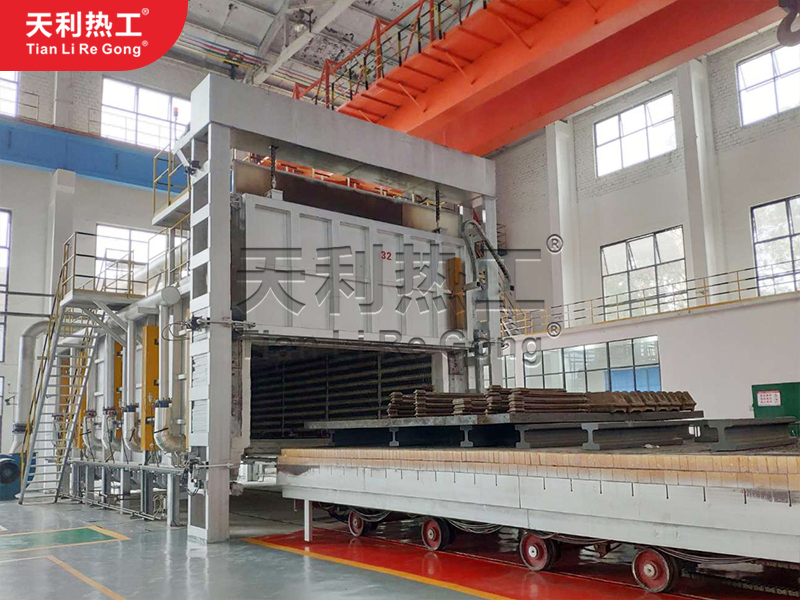

大型台车式电阻炉

所属类别:台车式电阻炉

天利热工
台车式电阻炉
台车锻造炉
台车式加热炉
台车式回火炉
锻造炉
12月内免费维修
12小时内快速响应
24小时在线客服
365天无休式服务

产品用途

大型台车式电阻炉

一、设备简述

台车式电阻炉为周期式热处理设备,z高使用温度不低于 1100℃,主要用于工件热处理,与控制系统配合使用,可实现自动控制设备的加热温度和炉温均匀性。

设备用途:本型炉系周期作业式电阻炉,主要用于 500-1050℃温度 范围内进行锻件加热热处理工艺。

二、主要技术参数

有效尺寸

9000×4000×1500mm(长×宽×高)

额定电压

AC380V 50Hz

z高使用温度

1100℃

炉温均匀性

≤±5℃

z大装载量

≥100T(不含垫铁15T)

空炉升温时间

800℃≤2.5h(可控)

满载升温速率

≥90℃/h

炉冷速率

≤30℃/h,匀速冷却,控温电偶温差≤20℃

额定功率

2100KW(智能可调、可控硅控制)

控温区

10区

加热元件

0Cr27Al7Mo2

炉壁温升

炉体外壁≤40℃;炉底、炉顶≤40℃

控温精度

±1℃

控温方式

智能PID温控仪表

温度记录

混合记录仪

热电偶及补偿导线

S分度双芯

台车行走

20m/min,变频调速,缓起缓停

炉门升降

电机+摆线针轮减速机+链轮+链条+配重

炉门提升速度

20m/min变频减速

炉门压紧

气缸压紧

炉衬形式

含锆纤维模块

仪表精度

0.1

设备测温验收标准

AMS2750E、XPS22011E、WHGW-JS-01B

三、设备组成

本台车式热处理炉主要由炉体、炉衬、炉门及炉门升降机构、台车及台车行走机构、加热元件、降温系统、电气控制系统部分组成。

四、降温系统

降温系统由排烟管路、进风管路、控制系统等组成。以达到“≤30℃ /h,匀速冷却,控温电偶温差≤20℃”的要求。

1、排烟管路布置在炉顶部,每个分排烟管路上各安装一套气动闸阀。

热电偶信号上传给温控仪表,仪表报警点输出信号控制气缸,气缸驱动闸 阀达到控制降温速度的目的,同时信号给变频器,改变风机的风量。热量 经管道收集后排出车间。

2、风机由变频器控制,由炉底两侧向炉内吹冷空气。

3、此系统结构简单,安全可靠,只需启动降温系统,不用人工干预。
