铜铝复合排退火炉
2 台套 6500×1700×1700mm( 长×宽×高）的铜铝复合排退火炉的技术参数及技术要求，达成如下技术协议条款：
一、概述
1.1． 工件信息：铜铝复合排
1.2.主要产品规格:zui大长度6000mm，宽80mm,厚6mm
1.3．设备组成：2台加热炉炉体+2套电加热器+1台真空泵+4套炉头+4套炉罐+2套控制系统组成。
1.4.退火曲线：室温→380℃升温（约2h）, 380℃（保温2.5h），出炉
二、zui大能源参数
2.1．zui大能源参数
电源 | |||
序号 | 项目 | 参数 | 备注 |
1 | zui大装机功率 | 约425KW | 1台套 |
2 | 电压 | AC380V 3+2p | |
3 | 频率 | 50HZ | |
2.2．现场条件
车间顶部zui低点：6m
车间大门：宽4mx高4.5m
起重机：10吨以上
设备基础：需方自建（供方提供平面布置图）
能源供应：需方自建，将能源引至设备接入口
场地：19x18m（长x宽）
三、设备主要参数描述
主要技术参数 | ||
序号 | 名 称 | 数据 |
1 | 炉膛尺寸 | 6500×1600×1600mm( 长×宽×高） |
2 | 炉罐尺寸 | Φ1200x6900mm |
3 | 内筐装料尺寸 | Φ1000x6000mm |
4 | 装载量 | 2.5t |
5 | 控温精度 | ±1.5℃ |
6 | 炉温均匀性 | ±5℃（500℃） |
7 | 额定温度（℃） | 500℃ |
8 | 炉膛总控温区数 | 4区 |
9 | 加热功率 | 400KW |
10 | 炉体结构 | Q235型材+板材 |
11 | 炉体耐火保温材料 | 炉顶、侧墙：陶瓷纤维；台车：耐火砖+浇筑料 |
12 | 炉罐材质 | 321，8mm钢板 |
13 | 炉头 | 侧开式，螺栓压紧 |
14 | 内筐材质 | 304，3mm钢板 |
15 | 炉底工作面距地面高度 | ≤980mm |
16 | 台车驱动方式 | 1套摆线针轮式减速机 |
四、设备方案描述：

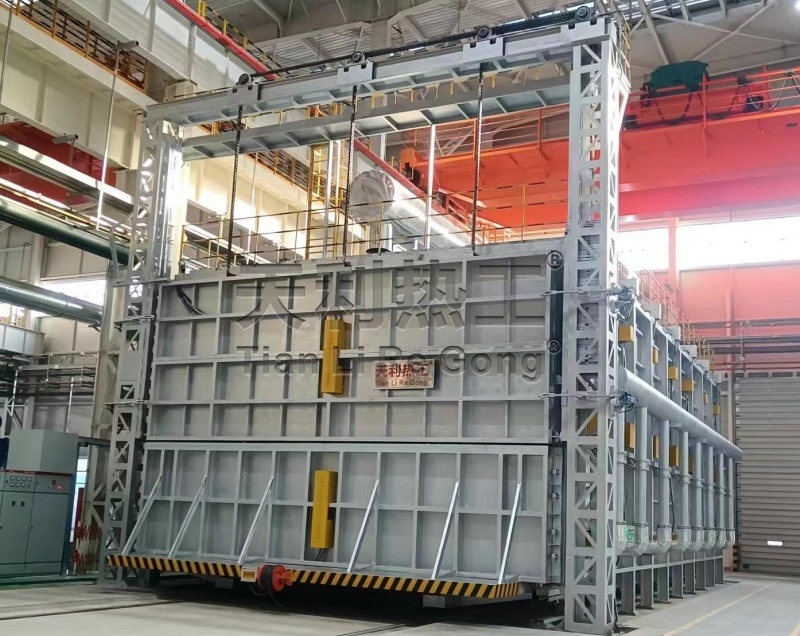

设备结构：本设备为台车式热处理炉，工件放置在内筐内部，通过由炉外工作台驱动料架进入到炉罐内，炉罐放置在台车上。台车带动炉罐进入到炉内进行热处理。
设备组成：本热处理炉主要由炉体、炉衬、台车、热风循环系统、电加热元件、炉罐、炉头、料架、工作台、电气控制部分组成。
